閘位計（閘門開度傳感器）詳解?

閘位計，也稱為閘門位置計或水閘位置計，是一種專門用于測量水閘、攔河壩或其他結構物閘門開度的精密儀器。以下是對閘位計的詳細介紹：

一、重要性

閘位計能夠準確、可靠地監測閘門的開啟高度，對于確保水閘和其他結構物的安全運行具有重要意義。

二、工作原理

閘位計通過不同的原理和技術手段來檢測閘門的開啟高度，主要包括以下幾種類型：

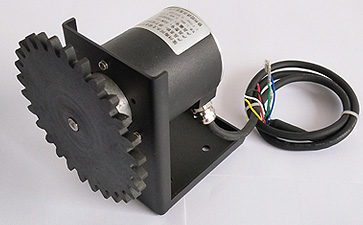

?機械式閘位計?：通過機械連接來測量閘門的開度。它通常使用齒輪或絲杠等機械傳動裝置，將閘門的垂直位移轉換為旋轉運動，然后通過鏈條、皮帶等傳動裝置傳遞給指示器或記錄設備。機械式閘位計結構簡單、可靠性高，但精度可能受到機械磨損等因素的影響。

?電磁式閘位計?：利用電磁感應原理來測量閘門的開度。當閘門移動時，會改變磁場中線圈內的磁通量，進而在線圈中產生電動勢。這個電動勢的大小與閘門的開度成正比，通過測量這個電動勢可以確定閘門的位置。電磁式閘位計具有非接觸式測量的優點，能夠減少機械磨損，提高測量精度。

?電阻式閘位計?：使用可變電阻來測量閘門的開度。當閘門移動時，會改變連接到電阻器的導體長度，從而改變電阻值。通過測量電阻值的變化可以確定閘門的位置。電阻式閘位計具有結構簡單、成本較低的特點，但在惡劣環境下，電阻值可能受到溫度、濕度等因素的影響，從而影響測量精度。

?超聲波閘位計?：利用超聲波傳感器來測量閘門的開度。傳感器向閘門發出聲波，當聲波遇到閘門時部分會被反射回來。通過測量聲波發射和接收之間的時間間隔，可以計算出聲波傳播的距離，從而確定閘門的位置。超聲波閘位計具有非接觸式測量、測量范圍廣、精度高等優點，適用于各種復雜環境。

?光學閘位計?：使用光學傳感器來測量閘門的開度。例如，通過光柵或編碼器可以測量光束被閘門遮擋的程度，從而確定閘門的位置。光學閘位計具有高精度、高靈敏度的特點，但成本相對較高，且對安裝環境有一定要求。

三、分類

閘位計還可以按照輸出信號的碼型進行分類，主要包括：

?全量型閘位計?：通過編碼器直接輸出閘門的絕對位置信息。全量型閘位計在斷電后能夠保持位置信息。

?增量型閘位計?：通過記錄編碼器軸端的脈沖增量信號，通過累加得到閘門的絕對位置。增量型閘位計具有更高的動態響應能力。

四、技術指標

閘位計的技術指標主要包括精度、工作電壓、測量誤差以及防護等級等。例如，精度通?？梢赃_到±0.1%×量程±1，工作電壓范圍包括DC12-24V和DC5V-30V，測量誤差可能在±1cm或±1mm以內，防護等級通常為IP63。

五、應用

閘位計廣泛應用于水利工程、水電站、水庫、堤防等場所，用于監測和控制閘門的開啟和關閉狀態，確保水利工程的正常運行和安全。

綜上所述，閘位計是一種重要的水利工程監測設備，具有多種類型和工作原理。在選擇閘位計時，需要根據具體的工程需求和環境條件來選擇合適的類型和技術指標。
